返回 UH-1旋翼噪声计算
发布日期:2021-05-12   浏览次数:

问题特点:旋翼尾迹流场压力脉动的准确捕捉。

数值算法:无粘通量格式:Roe格式结合Minmod限制器;时间推进:ARC3D;湍流模型:SA+DES。

计算网格:结构化嵌套网格,网格节点数为1600万。




图 30 UH-1旋翼近体网格与背景网格

计算结果:计算得到旋翼拉力为1134.738N/片,文献提供的实验数据为1132.976N/片。气动噪声对比如表所示,误差在3%以内。





表 2 UH-1旋翼噪声计算值与测试值对比


厚度噪声/dB

载荷噪声/dB

总噪声/dB

测试值

110.26

107.03

107.73

计算值

111.40

105.49

111.60

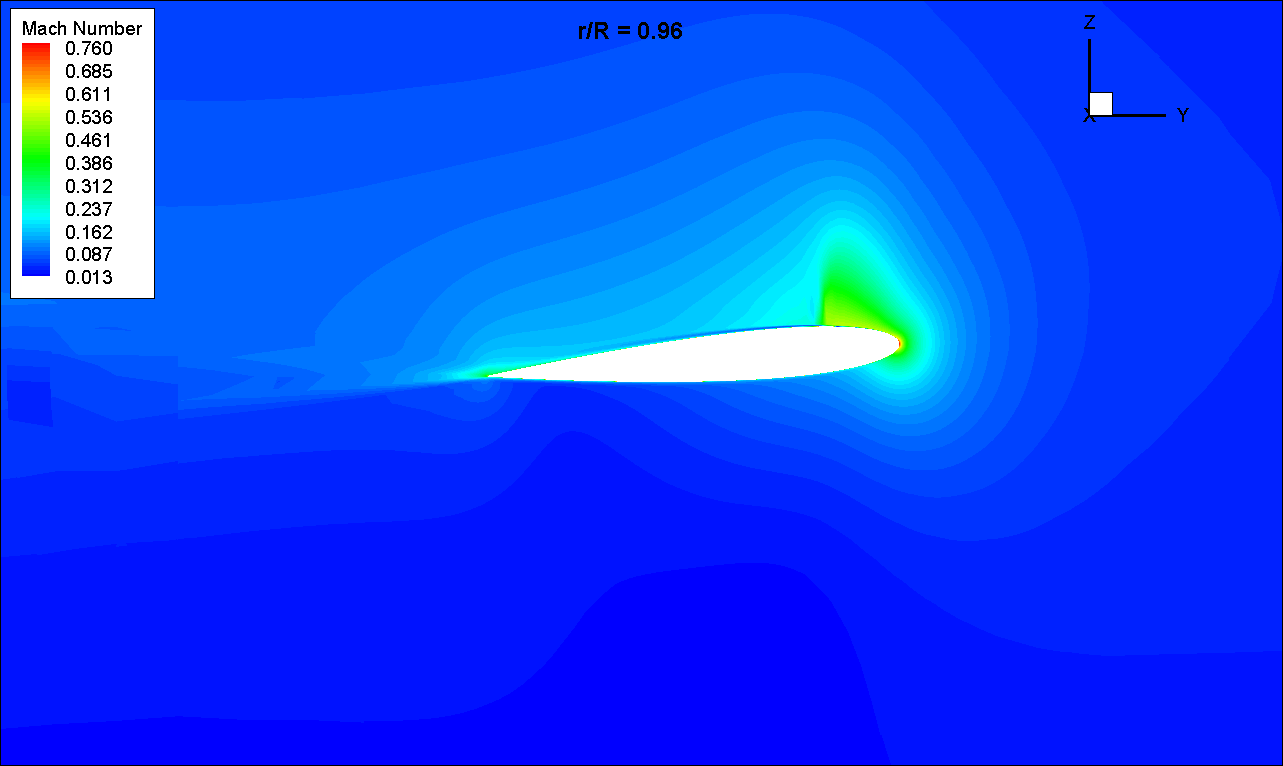

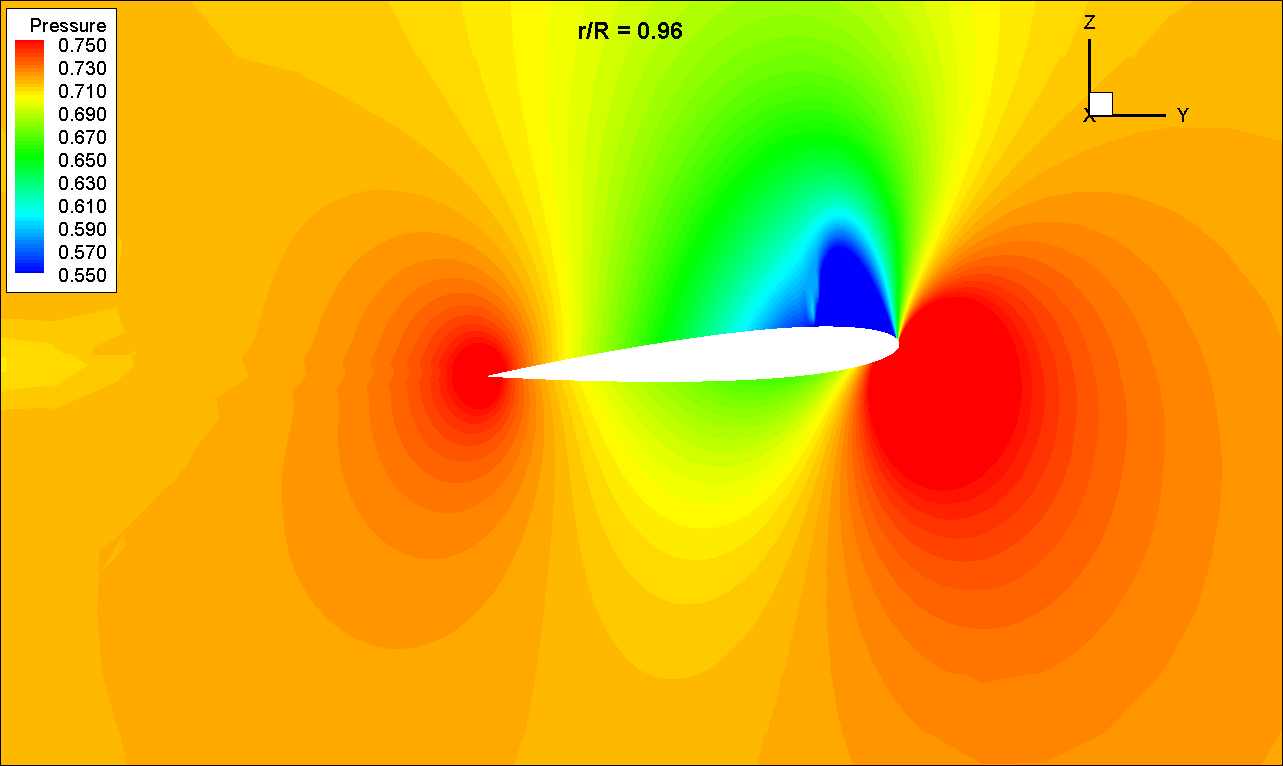

图 31 UH-1旋翼0.96半径处剖面流场压力与马赫数分布云图






图 32 UH-1旋翼在XOZ平面内流场涡量幅值图与速度等值线图
