问题特点:机翼有限元建模涉及多种单元类型,可以验证软件的计算精度。

计算单元:单元类型包括CTRIA3、CHEXA、RBE3、CONM2四种类型,组件56个,单元数为3654,节点数为1549,约束机翼根部123456自由度,头部施加100N的力。

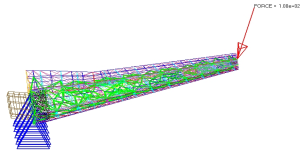

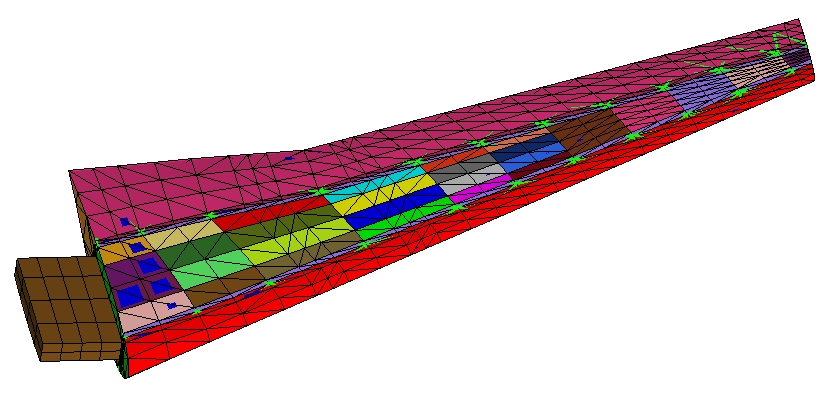

图 38 机翼结构有限元模型与边界条件施加

 计算结果:

(1)  静态计算结果:静态分析位移云图如下所示,从图中可以看出,位移云图一致,最大值位移误差为3.7%。

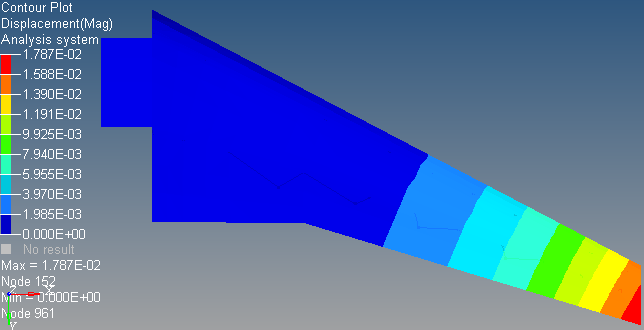

图 39  FEMLab与NASTRAN静变形位移云图对比

(2)瞬态计算结果: 加载点随时间变化的位移结果如下图所示。

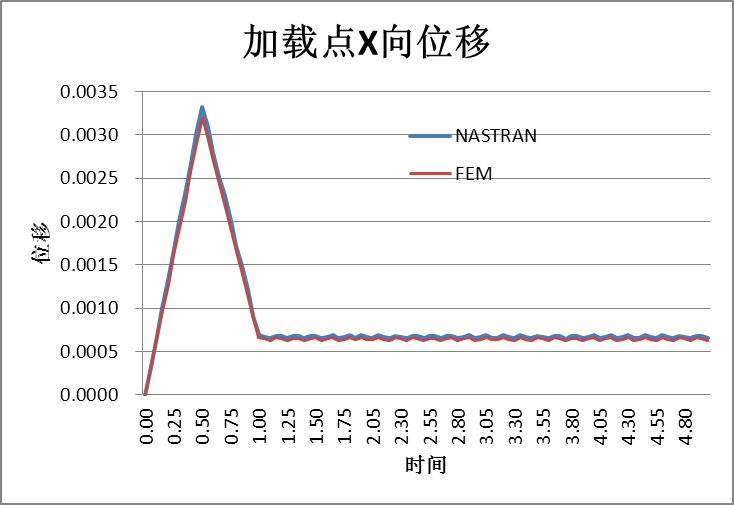

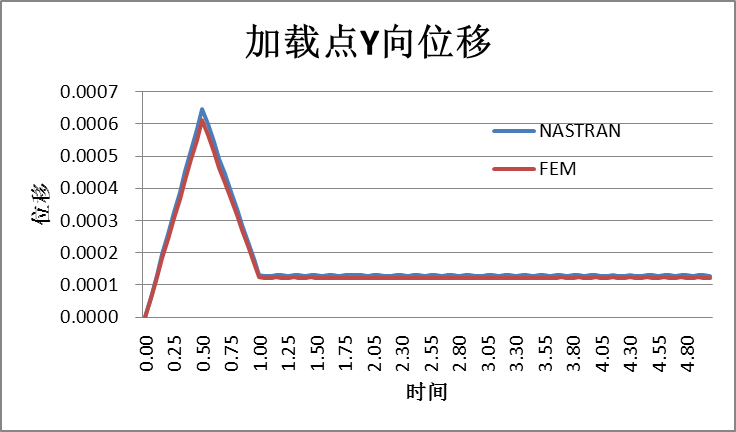

图 40 FEMLab与NASTRAN加载点X和Y方向平动位移时间历程曲线

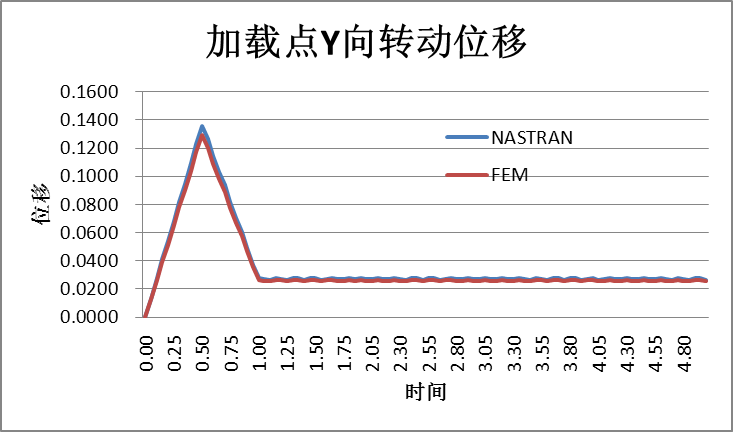

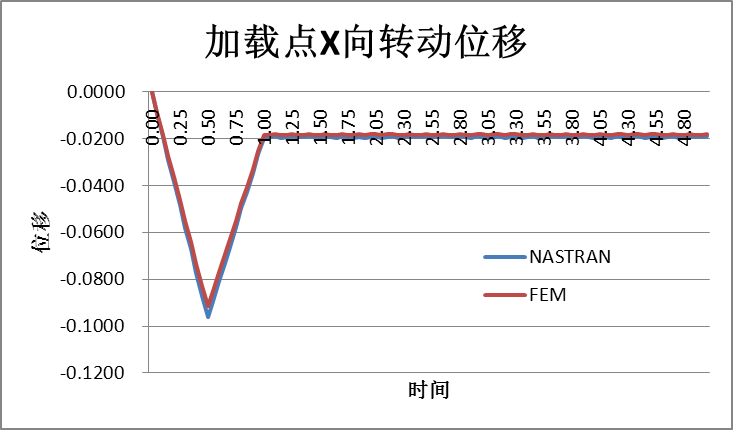

图 41 FEMLab与NASTRAN加载点X和Y方向转动位移时间历程曲线
