孜求自主创新突破，探索数字管网智慧未来

前沿动力管网系统仿真软件(ADI.SysFlow 2.0)正式发布

        在数字化转型的浪潮中，对管网系统的“预知、可控、优化”，已不再是技术愿景，而是产业升级和基础构建的必答题。7月18日，对标主流国际软件，前沿动力自主研发的管网系统仿真软件（ADI.SysFlow 2.0）正式发布！

这一软件版本在求解器算法、功能组件、系统优化以及可视化输出等方面都进行了全面改进与升级，旨在为用户提供更稳定、更精准、更可靠、更直观的管网系统仿真解决方案。

1. 产品介绍

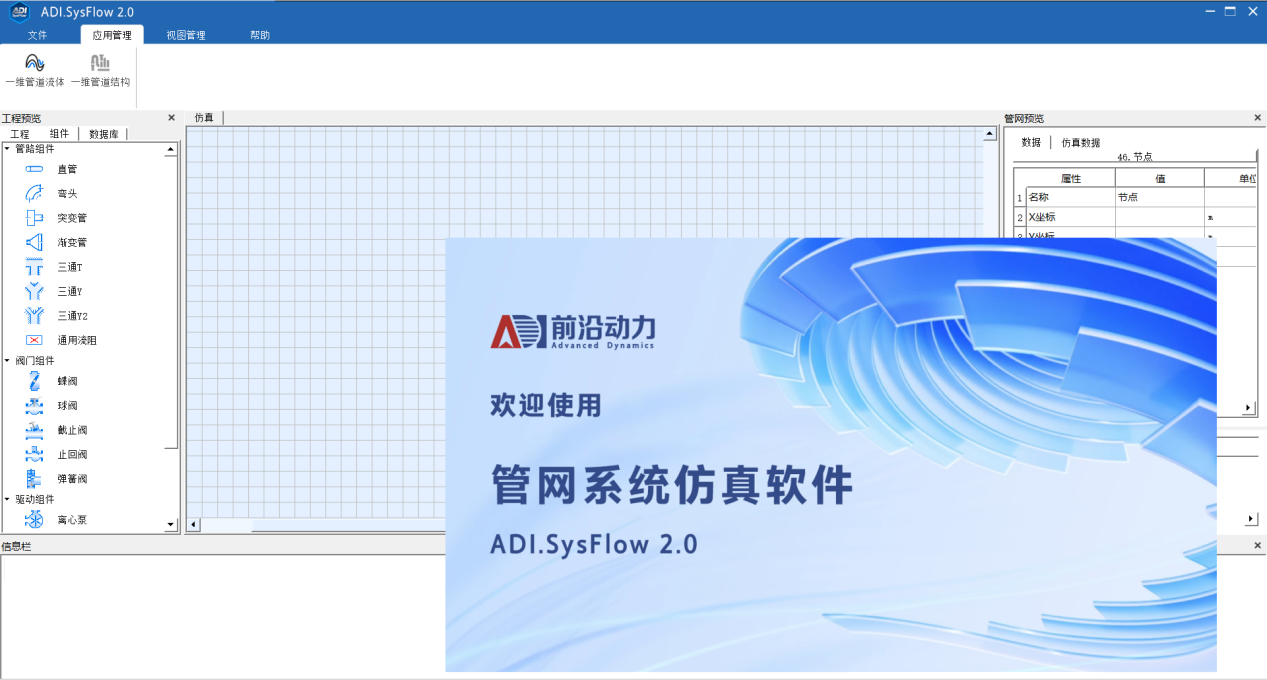

图 1 管网系统仿真软件平台（ADI.SysFlow 2.0）

ADI.SysFlow 2.0 是前沿动力公司历经10载，面向多领域复杂工程自主全新升级研发的一款纯国产系统级仿真软件平台。软件基于先进的物理建模理论与高效数值计算方法，致力于为复杂工程系统提供高效、精准、一体化的建模仿真解决方案；融合了模块化架构设计与图形化建模理念，构建了集流体和结构管网系统仿真分析于一体的综合仿真环境。

软件采用模块化架构设计，支持从教学实验到工业级仿真的多层次多领域应用场景。通过低代码可视化建模方式，用户可快速搭建复杂系统模型，显著降低仿真门槛，提高研发效率。

经综合算例测试，本次升级软件版本的仿真精度基本达到了国际主流软件水平。在流体管网系统仿真方面，对标国际主流软件Flomaster，仿真结果误差在2%以内；在结构管网系统仿真方面，对标国际主流软件CAESAR II，仿真结果误差在5%以内。

ADI.SysFlow 2.0可应用于石油、核电、船舶、航空航天、新能源汽车及市政工程等多个行业，全面支持产品设计优化、性能验证与控制策略开发，有助于我国自主仿真软件技术实现关键突破与产业化落地。

2.主要升级

l 全新架构，模块化系统搭建

ADI.SysFlow 2.0运用模块化、可扩展的架构理念，提升了软件的适应性与可扩展性。本次在系统架构上的重大升级，可以实现把软件功能精细划分为多个高内聚、低耦合的模块，使用户能够依据自身需求灵活定制并扩展软件功能。同时，软件优化了数据存储和管理架构，具备高效的仿真数据处理能力，可确保数据实现快速可视化，为复杂系统的高效仿真与优化提供了有力支撑。

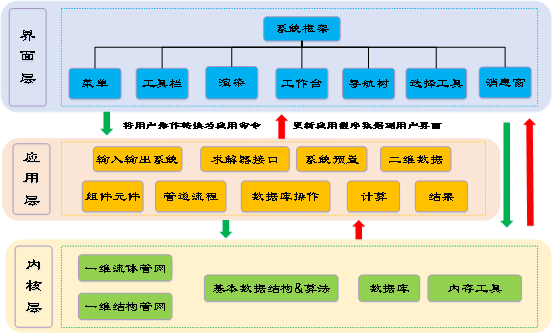

图 2 模块化架构设计

l 流程可视，图形化自由建模

软件采用低代码可视化建模与模块化自由组装的设计理念，通过直观的拖拽式操作界面，使用户无需编程即可快速构建复杂系统模型。创新的图形化建模环境支持元件自由拖拽与子系统灵活连接，显著降低仿真技术门槛；基于可扩展架构设计，确保模型具备良好的开放性与可扩展性，有效提高研发效率，满足从快速原型开发到复杂系统仿真的全流程需求。

l 高效处理，可视化多维数据呈现

软件可以实现对大规模仿真数据的快速数据处理与分析，支持多维度的数据可视化呈现，帮助用户从不同视角观测数据，有效提高工程决策效率与精度。特别适用于复杂系统的海量数据处理需求，可以在保证计算性能的同时，提供直观、全面的分析视角。

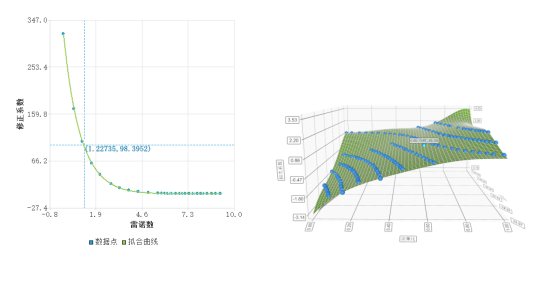

图 3 多维可视化

l 算法优化，解决求解器在病态问题中的收敛行为

结合正则化（稳定性）和阻尼（收敛控制）牛顿迭代法的优点，提高了牛顿迭代法在工程非线性问题中的收敛性和稳定性。有效解决了求解过程中出现病态雅可比矩阵、迭代发散、局部极小陷阱和初始猜测敏感性等问题，提高了软件的鲁棒性和稳定性。

3. 典型场景

场景1：多组件管网系统应力分析与校核（核电领域）

案例场景为核电领域多组件管网系统仿真与结果规范化评价。案例由直管、弯头、三通、刚性件、阀门、法兰等组成，其中材料选择为A106 Grade B（20 # Steel），应力校核规范为ASME B31.3；管网两端为固定约束，载荷包括自重载荷W，压力载荷P=300，热载荷T=100；求解工况为L1（ W+P ）,L2（W+P+T）,组合工况L3（ L2-L1 ）；输出结果选择位移报告、规范应力报告、应力报告。

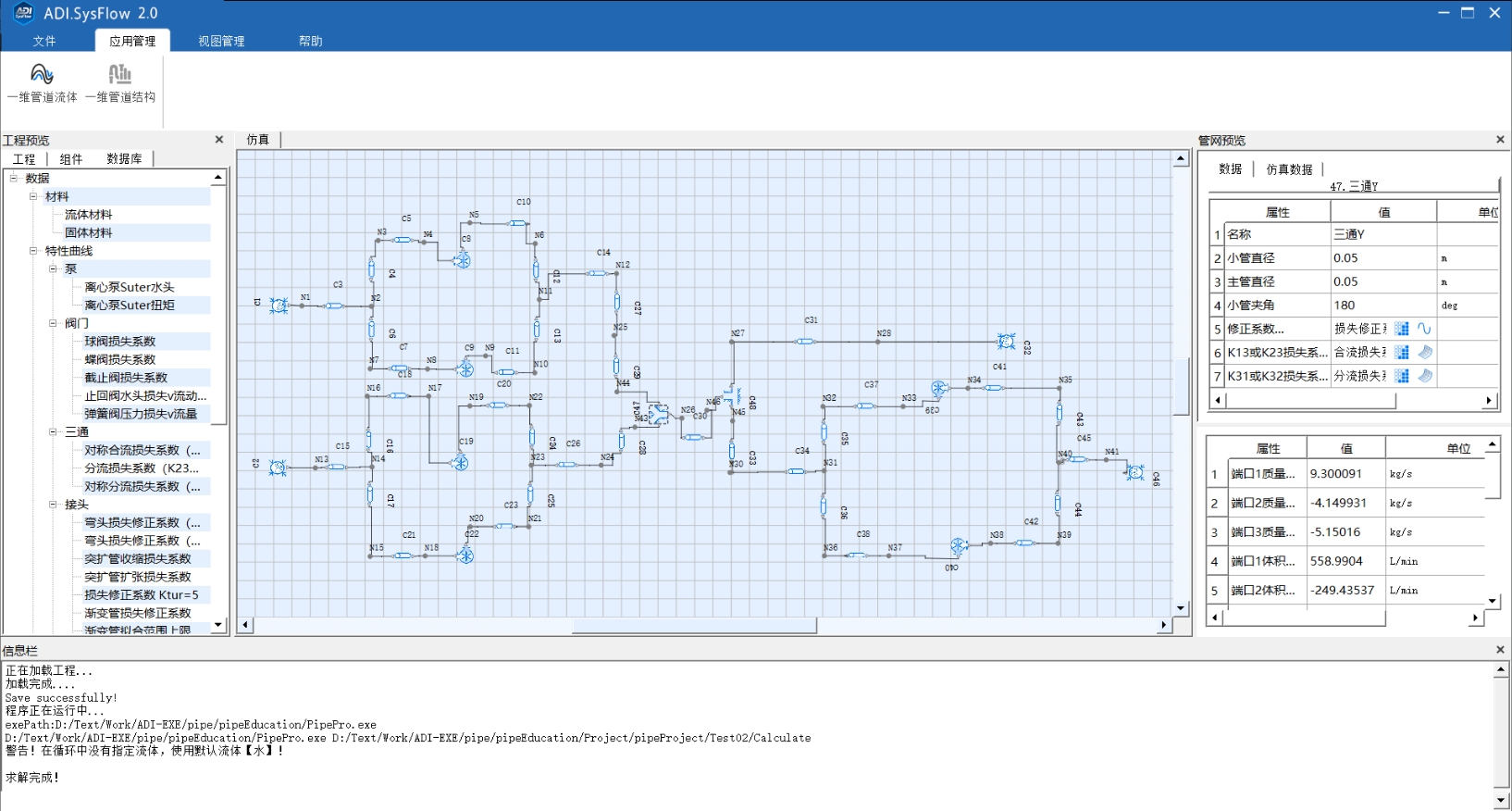

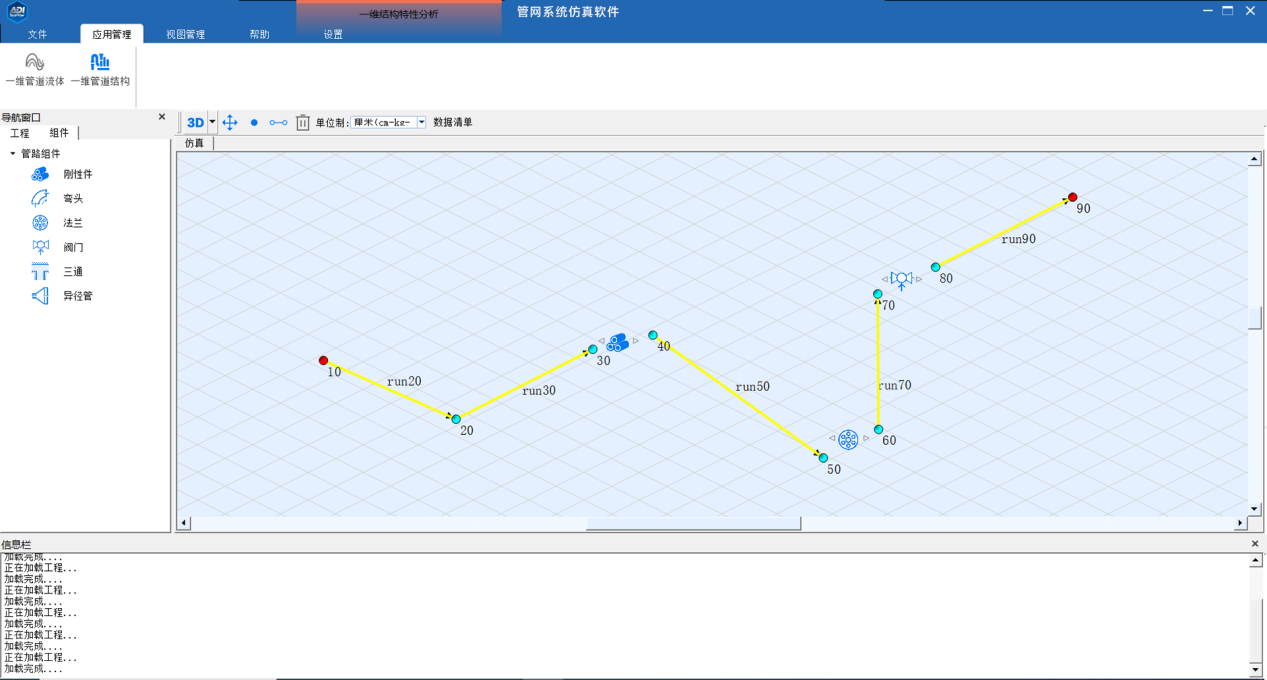

图 4 多组件管网系统应力分析与校核

管网系统关键位置处规范应力校核结果与国际主流软件CAESAR Ⅱ对比，误差为4.55%。

场景2：飞机燃油系统（航空领域）

 案例场景为飞机燃油系统仿真。飞机燃油系统不仅负责储存和输送燃料至发动机，还涉及多种功能以保证整个飞行过程的顺利进行，飞机燃油系统的正常运转对于确保飞行的安全性和效率至关重要。ADI.SysFlow 2.0可以精确模拟燃油在整个燃油系统中的流动情况，包括从油箱到发动机的路径。通过这种仿真，工程师可以预测不同飞行条件下的燃油流动特性，如压力损失、流速变化等。在设计阶段，使用ADI.SysFlow 2.0进行虚拟测试和验证可以减少物理原型的需求，从而节省时间和成本，可以用来检查设计是否满足所有性能指标，并提前发现潜在问题。

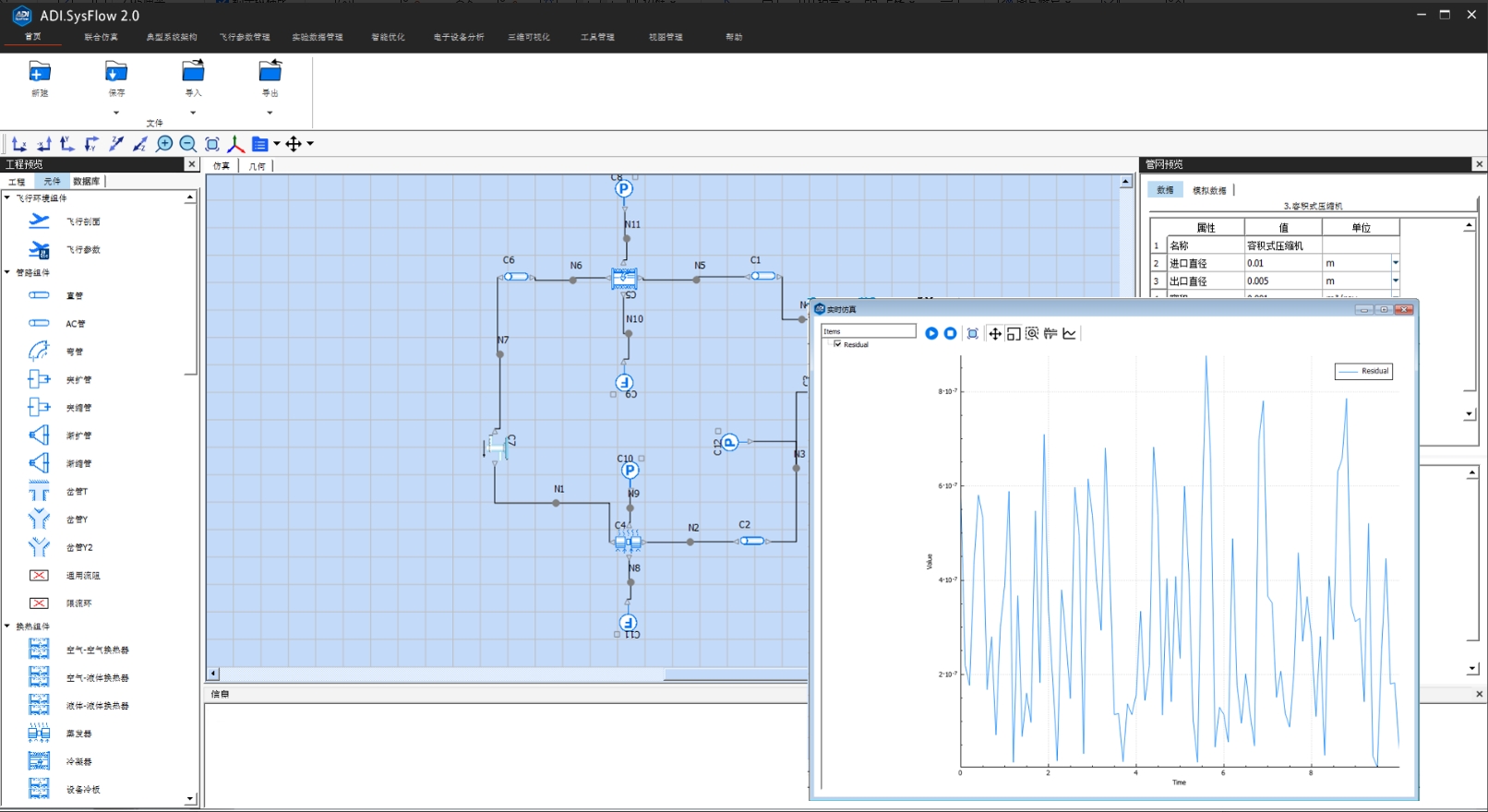

图 5 飞机环控与燃油管网流体特性仿真分析

场景3：飞机热能综合管理（航空领域）

案例场景为飞机热能综合管理仿真。飞机热能综合管理涉及到发动机、电子设备、燃油系统和环境控制系统等多个方面，对于提高飞机性能、确保飞行安全、提升乘客舒适度以及延长部件使用寿命具有重要意义。ADI.SysFlow 2.0集成了飞行参数、气象环境、燃油、环控、电子设备等模块，可方便设计人员使用，能够实现机载系统的综合热管理仿真和快速效能评估，从而实现全机热能的高效管控和最优设计。为设计师提供仿真分析与效能预测支持，优化热量分配与调度同时具备智能化建模和可视化展示功能。

图 6 飞机热能综合管理仿真

场景4：城市给水系统（公共基础设施领域）

案例场景为城市给水系统仿真。城市给水系统是为城市居民和工业提供安全、可靠水源的关键基础设施。ADI.SysFlow 2.0 可以通过模拟不同的设计方案，评估最有效的管道布局、尺寸选择以及泵站设置等，以满足未来需求的增长；帮助识别系统中的瓶颈，优化水泵运行时间表，降低能耗，并平衡整个网络的压力分布；通过优化泵的运行策略来降低电力消耗，实现节能减排的目标。

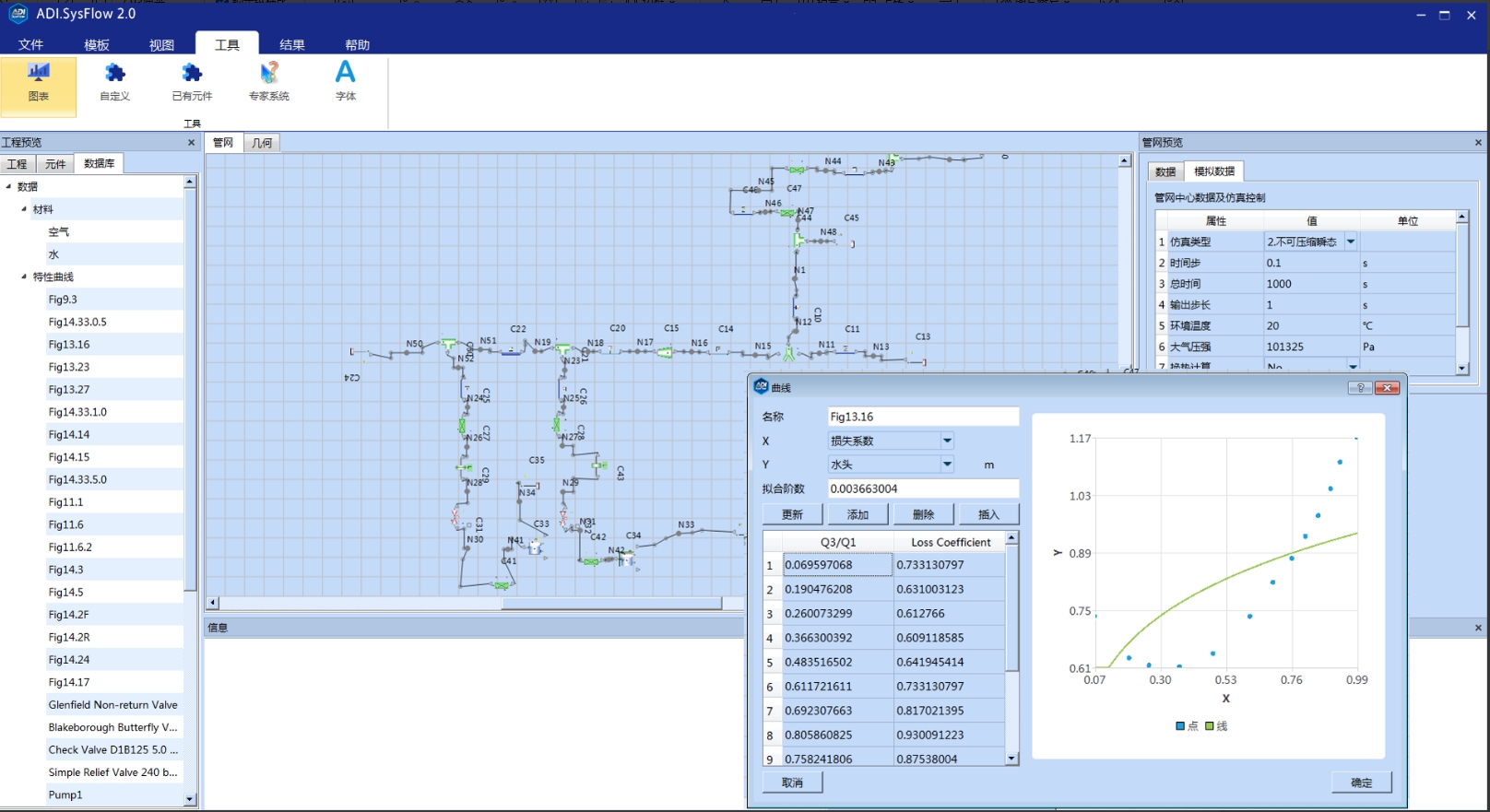

图 7 城市给水系统

4. 安装包下载

欢迎大家下载体验前沿动力管网系统仿真软件(ADI.SysFlow 2.0免费版)！

安装包链接：点击下载

若您在使用过程中有任何问题或建议，欢迎随时发送邮件至以下邮箱进行反馈：lilijun@adicn.com

5. 结束语

每一次更新，都是为了更好的你。感谢您选择 ADI.SysFlow，期待新版本能为您带来更出色的使用体验！
