返回 跨音速单自由度舵面嗡鸣
发布日期:2021-05-12   浏览次数:

问题特点: 在跨声速或者低超声速飞行时,操纵面(副翼、方向舵等)发生绕铰链轴旋转的单自由度自激振动(嗡鸣),强烈的嗡鸣会导致结构的破坏。

数值算法:无粘通量格式:Roe,通量限制器:minmod ;时间推进:LUSGS;湍流模型:Menter-SST。

计算网格:多块结构化网格,网格节点数为150万。




图 16 单自由度舵面结构模型图

计算结果:

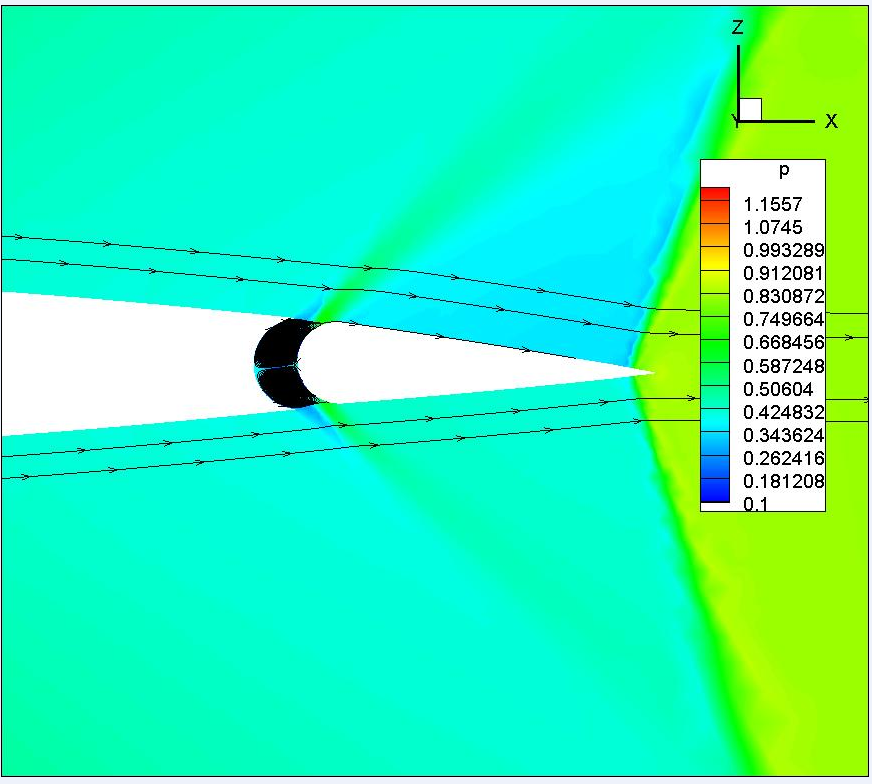

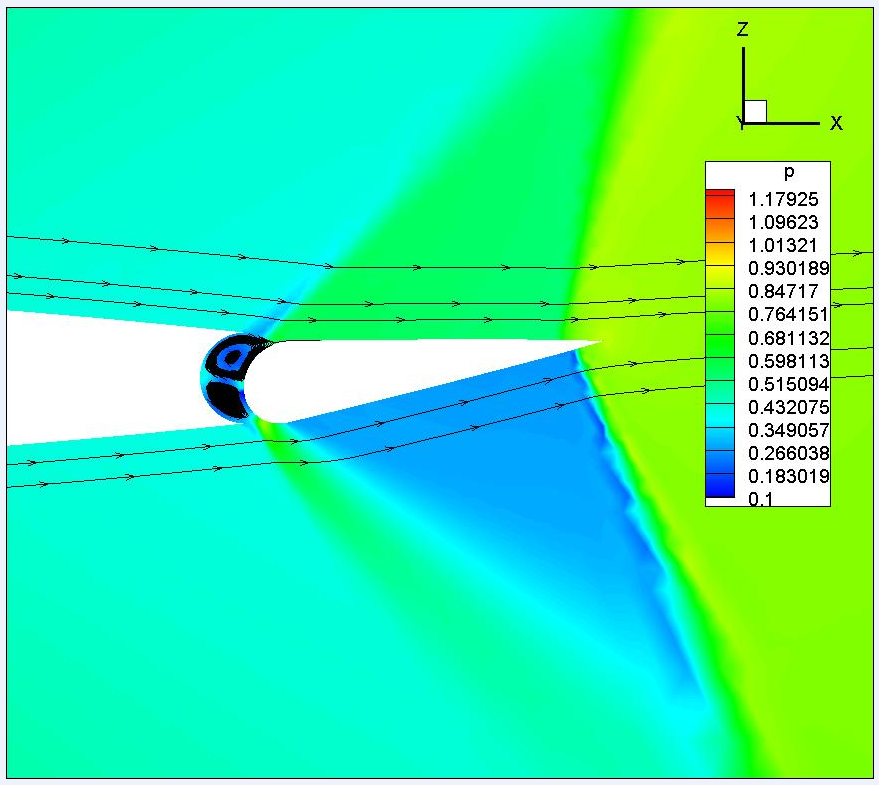

图 17 不同舵偏角状态下流场压力云图

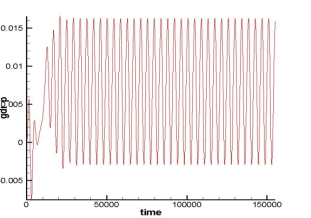

图 18 发生嗡鸣时,舵面等幅振荡广义位移时间历程曲线图与相平面图
