返回 大展弦机翼静气弹舵效计算
发布日期:2021-05-12   浏览次数:

b.问题特点:  带舵面的大展弦比机翼在静变形后,舵面效率将受到影响,甚至出现舵面反效。对某大展弦比带舵机翼进行舵效分析,可以得到变形后的详细流场分布以及舵面效率。

c.数值算法:无粘通量格式:Roe,通量限制器:minmod ;时间推进:LUSGS;湍流模型:Menter-SST。

d.计算网格:结构化网格,网格节点数为150万。



图 20 大展弦比机翼结构模型图

计算结果:


位置一

位置二

位置三

位置4

刚性









弹性

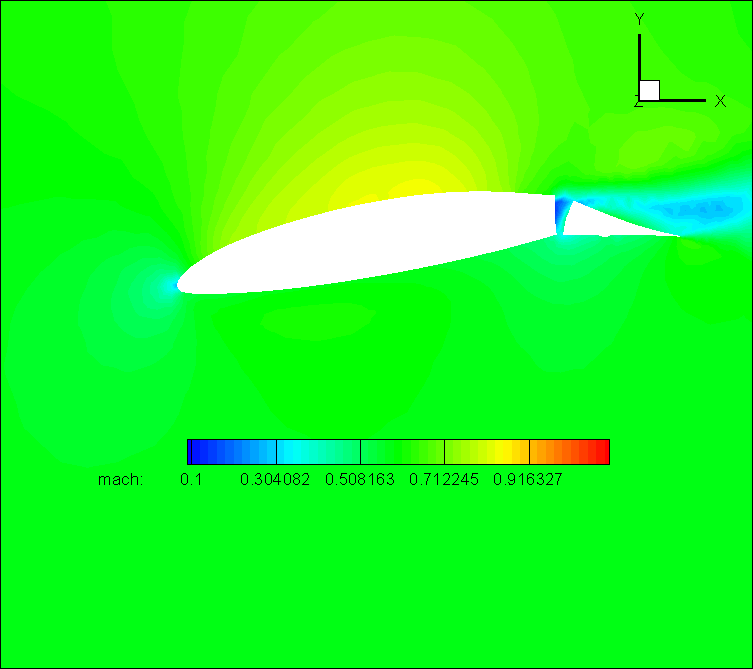

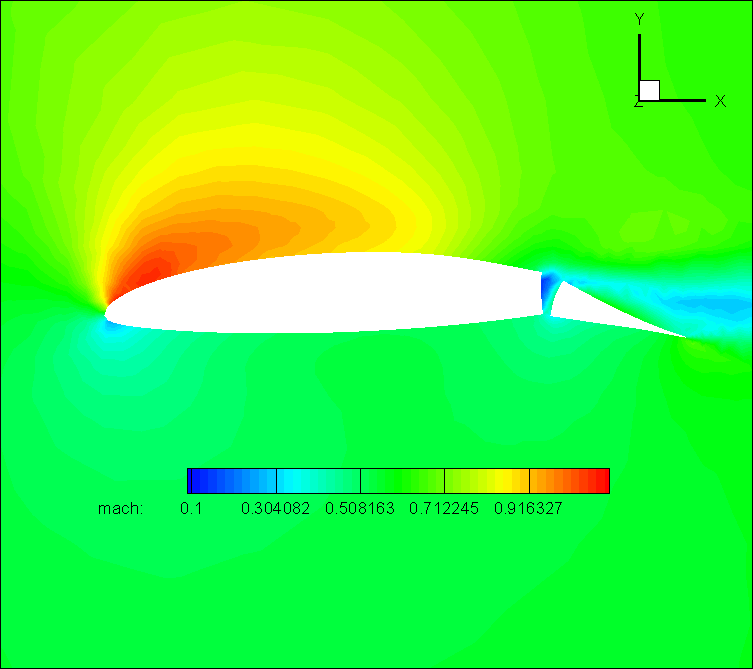

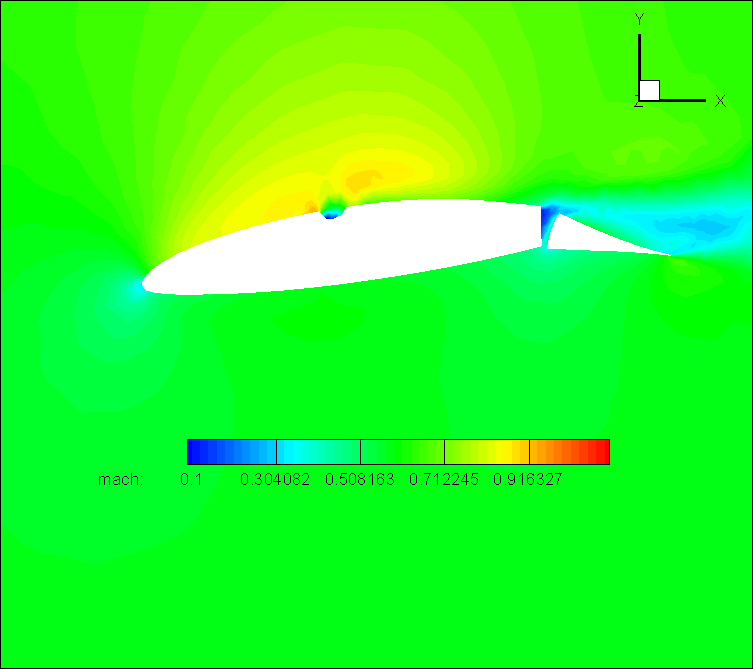

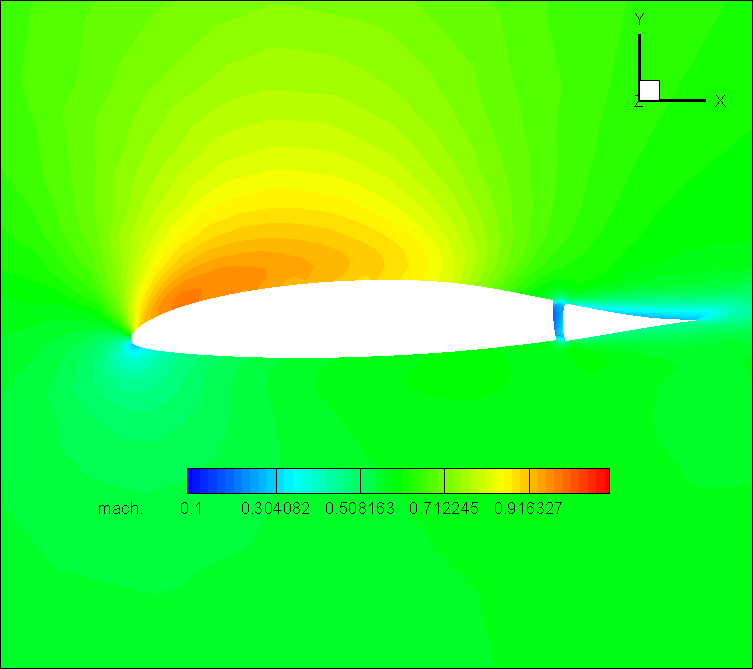

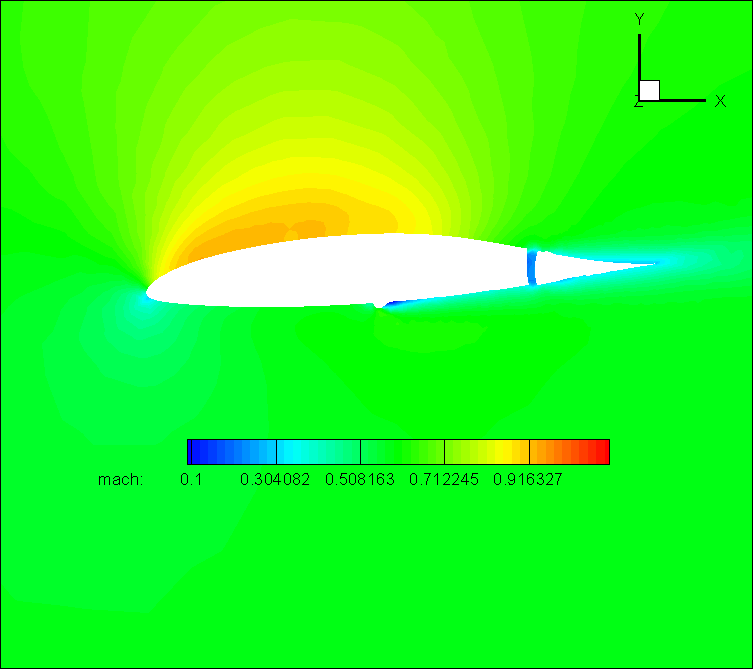

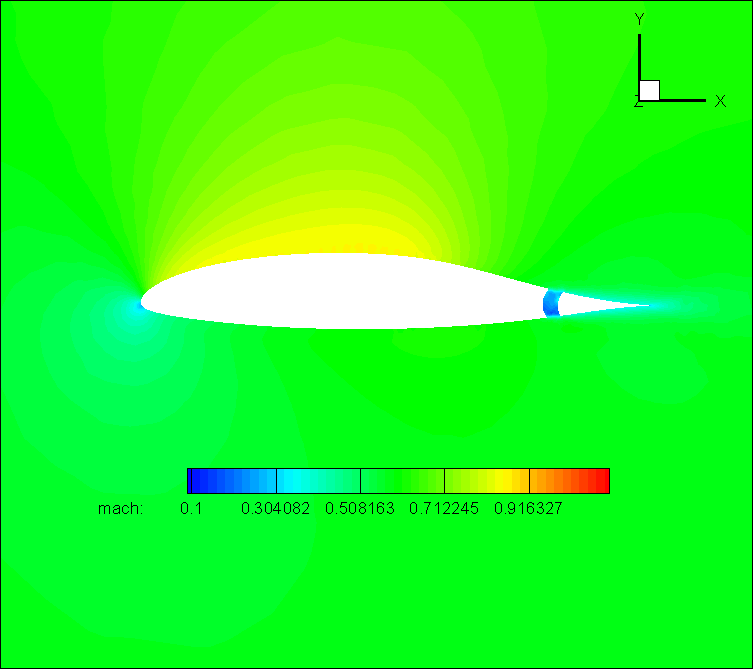

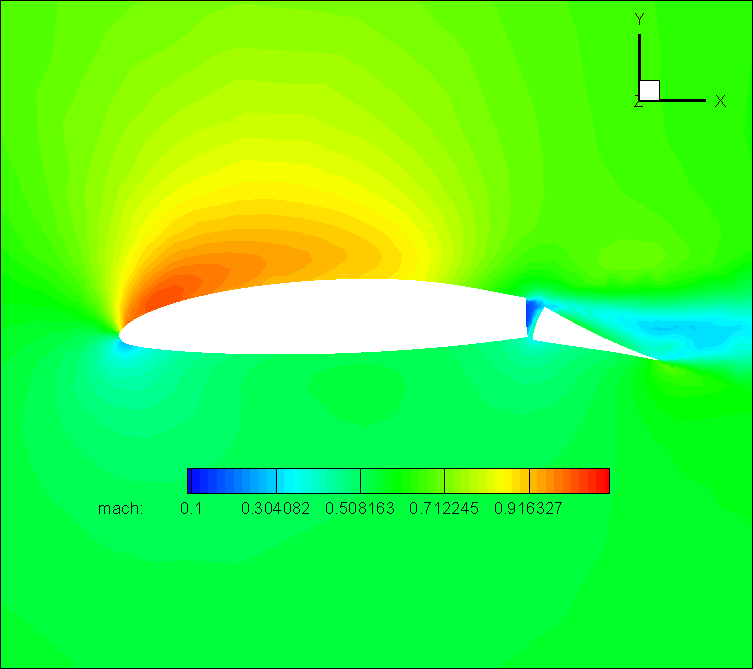

图 21 大展弦比刚性、弹性机翼在不同舵偏角条件下的流场马赫数云图对比

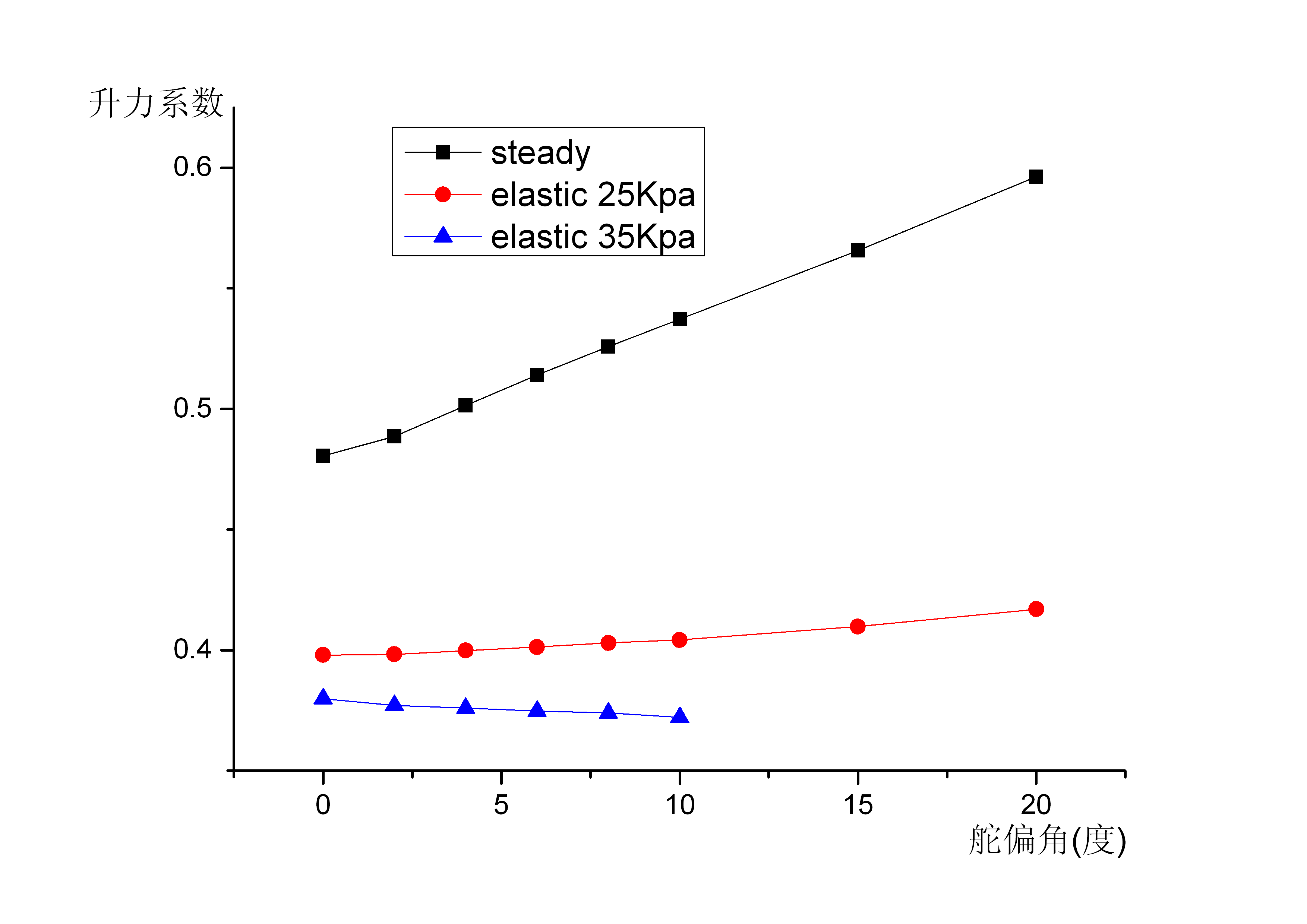

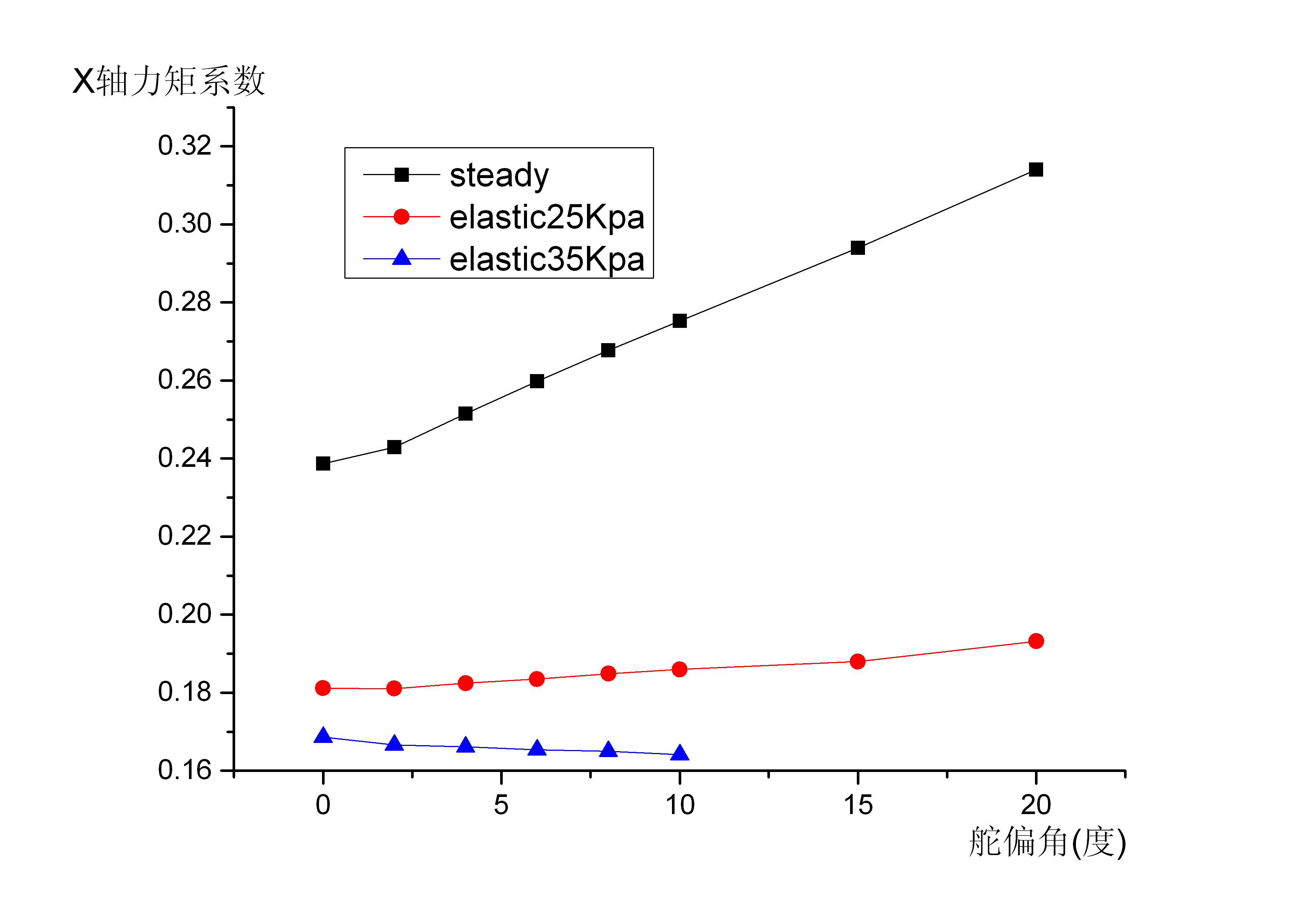

图 22 大展弦比刚性、弹性机翼升力系数、力矩系数随舵偏角的变化曲线
