返回 高超声速钝头球锥组合体计算
发布日期:2021-05-12   浏览次数:

问题特点:高超声速飞行条件下的激波捕捉,准确地计算出化学及热力学非平衡状态条件下的传热和流场分布。

数值算法:无粘通量格式:Edwards低耗散通量分裂,二阶MUSCL插值;通量限制器:Vanleer ;时间推进:对角线近式分解(DAF),计算域均采用椭圆推进方法。计算网格使用三重网格I循环迭代方式,第一层和第二层网格均使用一阶迭代,最细层则采用二阶迭代;湍流模型:Menter-SST。Menter SST湍流模型在近壁面使用Wilcoxk-w模型,而在其余流动区域则采用标准的k-ɛ模型;气体模型:混合量热完全气体。

计算网格:多块结构化网格,网格节点数为5.4万。

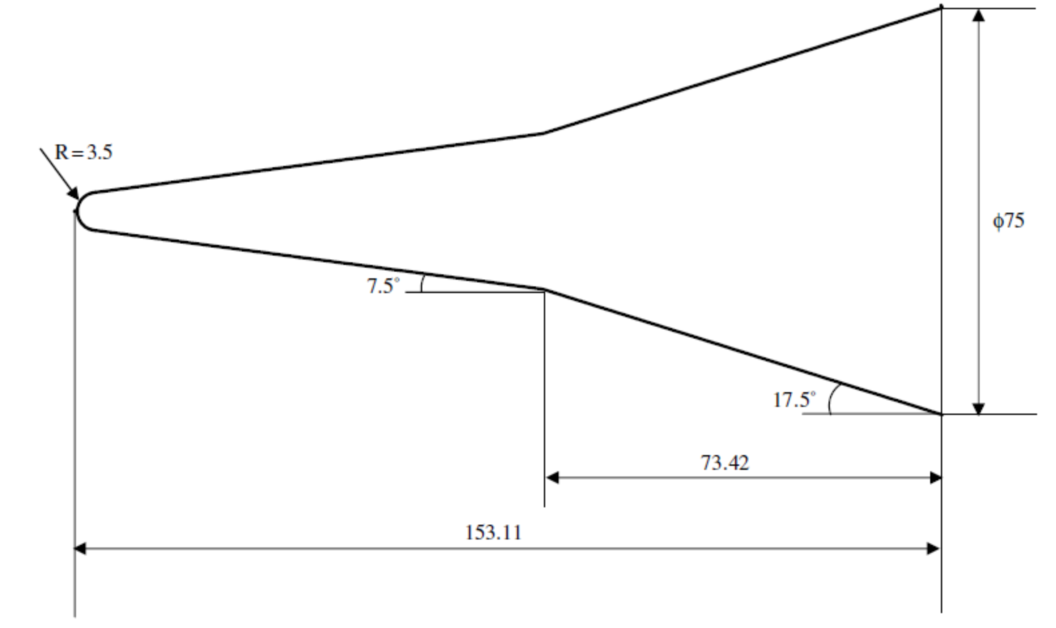

图 27 高超声速钝头球椎几何模型与二维对称近体网格模型图

计算结果:

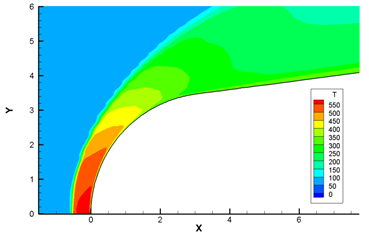

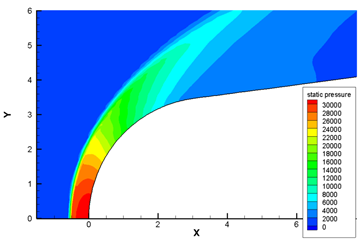

图 28 高超声速钝头球锥流场压力云图与温度云图
